嬉游飞跃电竞娱乐 TS系列台式恒温培养摇床仪表性能与使用说明

一．概述

YJYCCM50-T1恒温恒速控制器，采用5寸高清触摸屏显示，可选配RS485通讯（含操作软件）、微型打印机功能，WIFI/4G远程控制模块，特别适用于实验室及分析仪器，其功能齐全，操作简单。

温度采用“超级模糊PID”控制，与传统的PID控制方式相比具有更小的温度超调、更快的稳定时间、更好的控温精度等优点。

速度采用高压无刷直流电机，有过载保护功能，具有门控功能，和掉电保护功能。

二．主要技术指标及要求

1．RS485通讯：HTBUS协议，z多可同时连接64台此系列恒温控制器；

2．温度测量范围： -50～110.0℃；  速度设定范围：0～9999转/分；

时间设定范围：0～9999分钟或者0~9999小时；

3．温度显示值基本误差：< 0.5%； 速度显示值基本误差：±1转/分；

4．工作环境：主机板输入电压：220V±10%；

环境温度：0～50℃； 相对湿度：<85%RH；

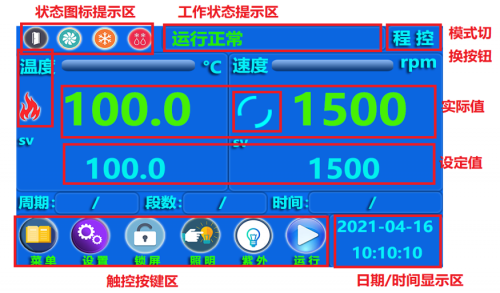

三、界面描述

1．单击启动图标，设备进入运行状态，启动图标变成停止图标。单击停止图标，弹出是否关闭对话框，单击是，设备停止运行，单击否，设备继续运行状态。

2．单击照明键，照明灯打开，图标变成停止照明图标，再次单击这关闭照明。

3．单击设置键，这弹出进入密码界面，输入正确的密码，可进入设置界面。

4．单击菜单键，进入菜单页面，可进行对应的功能设置。

5．单击定值，则进入定值控制模式，单击程控，进入程控模式。

四．功能描述

1：定制/程控  双模式

A:定值模式下，可设定温度，速度，单击启动图标，程序按照设定温度、速度一直运行，直到单击停止图标,停止运行。

B：程控模式，单击设定键，输入参数设置密码，可设定十段程序段，0-9999个循环周期。周期设置为0，则无限循环下去。

单击段号，可选中该段，选中图标点亮。程序只运行选中的段。

  设置时间为0，表示该段不运行。

2：单击菜单，进入菜单也

A:日期校准：单击日期图标，进入日期时间校准也，依次单击显示框，设定好北京时间，单击校准时间，则比较时间校准完成。

B:曲线功能：设置曲线打印时间，运行后，会显示温度，速度运行曲线。曲线时间设置为0，则不打印曲线

C：预约功能：设置好启动时间和停止时间，则时间到后设备会自动启动和停止

F：帮助：可查看一些简单的操作项

五．内部参数：输入对应的密码，进入相应的内部参数，具体密码请联系厂家

六．门控功能

  当门控打开，电机停止旋转，温度停止加热输出，门关上后，继续运行。

七．报警指示

  当出限报警后，会在主页信息显示框显示报警信息
